導讀：控制系統的維修一般相對比較簡單，主要就是更換損壞的部件，而難點就在于確診故障位置。目前都需要工程師到現場查看，但是到現場后有時遇到較難判斷的故障需要外聘專家到場協助診斷而造成時間延誤，影響生產。為保證系統快速安全恢復正常，選擇一種適合現場條件的遠程診斷方案尤為關鍵。
現場診斷費時耗力，無法滿足生產需要
西門子系列PLC在數字控制系統中有著廣泛應用，同時在應用過程中，控制系統有時會發生出現故障而難以快速診斷和排除，隨著設備使用年限的增加，設備故障率會逐年遞增，給生產帶來了巨大隱患和損失。
目前的現場診斷方式都需要人員到現場，通過編程器和PLC相連，讀取PLC的診斷信息及在線查看PLC內程序的運行狀態。然后根據讀取的PLC的診斷信息及PLC內程序的運行狀態來判斷故障原因，提出維修方案?？刂葡到y(tǒng)的維修一般相對比較簡單，主要就是更換損壞的部件，而難點就在于確診故障位置。目前都需要工程師到現場查看，但是到現場后有時遇到較難判斷的故障需要外聘專家到場協助診斷而造成時間延誤，影響生產。為保證系統快速安全恢復正常，選擇一種適合現場條件的遠程診斷方案尤為關鍵。

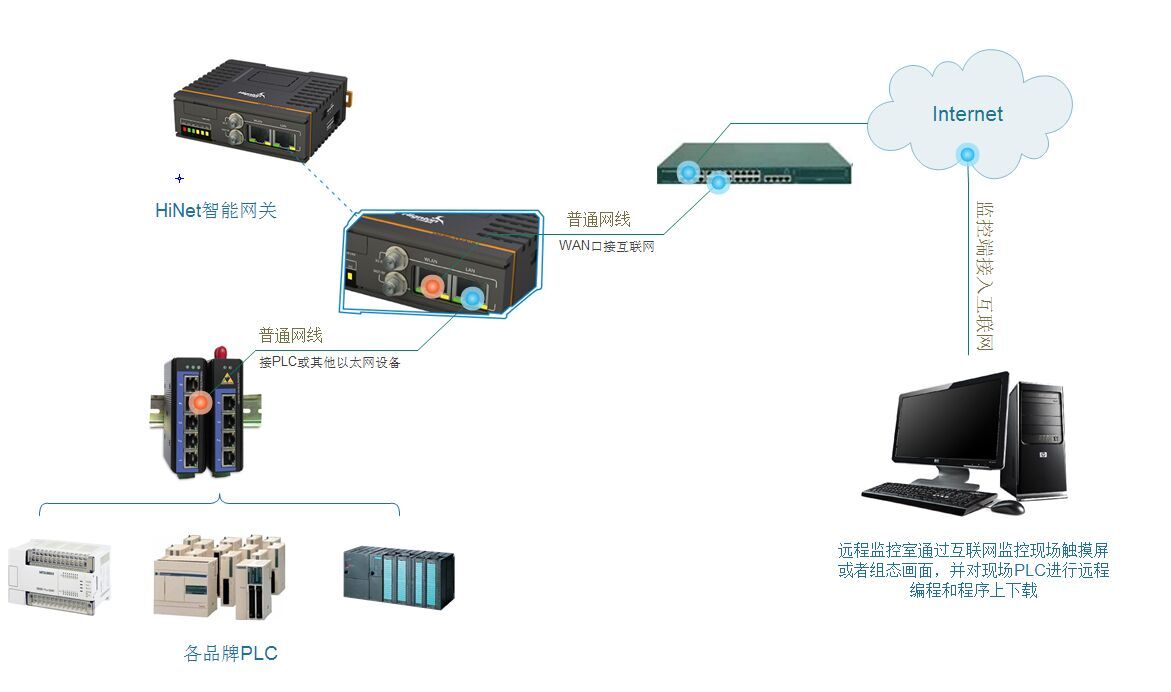

即工程師和PLC設備之間是通過HiNet工業智能網關及其云服務器HiCloud進行連接的。工程師通過HiNet工業智能網關，借助以太網、wifi、3G等網絡就可以對PLC進行遠程本本地化操作。同時HiNet工業智能網關兼容RS232、RS422和RS485等多種串口，與西門子PLC實現無縫對接。如圖1所示。
該方案是在PLC設備端安裝上HiNet工業智能網關，在操作人員即PC端安裝西門子PLC編程軟件MicroWIN Step 7，通過HiNet智能網關連接云端服務器構建了VPN通道，在PC端虛擬出一個本地化的串口，如同現場將線直接連在PLC一樣，這樣就可以實現遠程進行監視操作。
圖3 SIEMENS TeleService遠程操作串口設置
結語
根據西門子PLC遠程診斷可靠性方面考慮，選擇一種適合現場條件的遠程診斷方案進行遠程診斷，協助現場人員解決處理故障，對控制系統應用尤為重要。
文中介紹了HiNet工業智能網關遠程診斷西門子PLC的故障的方法，不僅能節約人力和物力成本，同時也能為系統用戶提供更為快捷的維護服務，減少系統用戶的損失。
